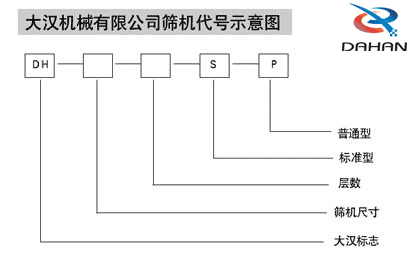

6、“大漢”振動篩代號示意圖：

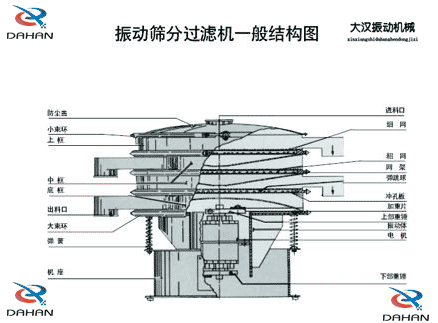

7、“大漢”振動篩一般結構圖與尺寸表:



8、“大漢”振動篩的安裝與調試：
（一）設備應有穩(wěn)定的基礎。當設備安裝于一般地面或水泥基礎上時，可以不設置地腳螺栓。當設備安裝于鋼結構架臺之上時，應用螺栓緊固于結構體上，而且鋼結構架臺應有一定的鋼度。
本機只需三相開關一只(備注:好使用電氣控制盤)，用蛇皮管穿線，將電機接至電源即可，注意電氣控制盤應懸掛安裝于墻上。
(二)設備出廠前已將篩網裝妥，使用過程中的篩網更換可自己更換。
(三)開機前，應先檢查各壓緊螺栓的緊固程度，及各料口的位置是否與接料器對正，并觀察振動電機是否能正常轉動及彈簧受力有無阻礙，檢查各層篩網是否壓緊。
(四)當旋振篩接入電氣控制盤之前，應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針方向, (備注：否則應改變相序)運轉是否正常，有無異噪聲。
(五)調節(jié)振動電機上下偏心塊的相位角，以適應各種物料篩分情況。
