振動電機是動力源與振動源結合為一體的激振源，振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機振動頻率范圍大，只有激振動力與功率配合得當才能降低機械噪音。振動電機有按起動與運行方式分類、按運轉速度分類等六種分類。

振動電機型號規格表

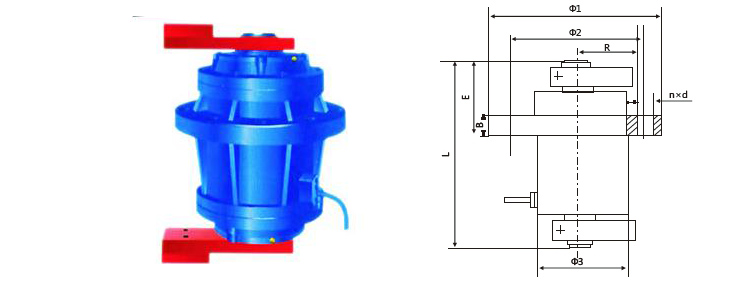

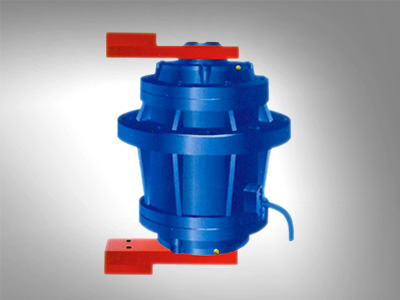

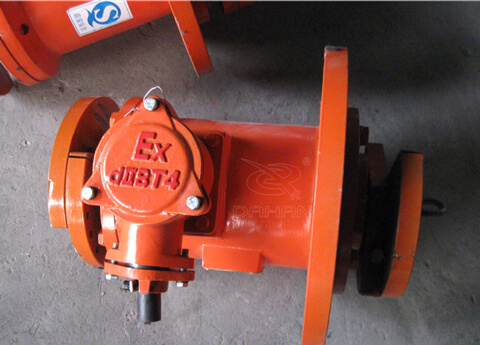

立式振動電機

適用于各種復旋型或平旋型振動機械，單法蘭結構使得立式振動電機安裝維護方便，同時可大大減輕主機重量，減小主機外形尺寸、簡化主機結構、降低主機成本，使得主機對物料的處理量更大。

型號	大激振力 (N)	額定轉速 (Rpm)	額定功率 (Kw)	電流 (A)	電壓 (V)
YZU-1-2	1000	3000	0.09	0.42	380
YZU-1.5-2	1500	3000	0.15	0.5
YZU-2-2	2000	3000	0.18	0.54
YZU-2.5-2	2500	3000	0.20	0.55
YZU-3-2	3000	3000	0.25	0.6
YZU-5-2	5000	3000	0.37	0.9
YZU-8-2	800	3000	0.75	1.75
YZU-10-2	10000	3000	0.75	1.75
YZU-15-2	15000	3000	1.1	2.3
YZU-20-2	20000	3000	1.5	3.1
YZU-30-2	30000	3000	2.2	5.6
YZU-50-2	50000	3000	3.7	7.2
YZU-100-2	100000	3000	7.5	15
YZU-1.5-4	1500	1500	0.15	0.5
YZU-2-4	2000	1500	0.15	0.5
YZU-2.5-4	2500	1500	0.18	0.6
YZU-3-4	3000	1500	0.18	0.6
YZU-5-4	5000	1500	0.25	0.75
YZU-8-4	8000	1500	0.55	1.5
YZU-10-4	10000	1500	0.55	1.5
YZU-15-4	15000	1500	0.75	1.9
YZU-20-4	20000	1500	1.1	2.6
YZU-30-4	30000	1500	1.5	3.6
YZU-50-4	50000	1500	2.2	5.1
YZU-75-4	75000	1500	3.7	8.4
YZU-100-4	100000	1500	5.5	11
YZU-140-4	140000	1500	7.5	15
YZU-3-6	3000	1000	0.25	0.84
YZU-5-6	5000	1000	0.37	1.2
YZU-8-6	8000	1000	0.55	1.5
YZU-10-6	10000	1000	0.75
YZU-15-6	15000	1000	1.1	3.1
YZU-20-6	20000	1000	1.5	4.0
YZU-30-6	30000	1000	2.2	5.6
YZU-40-6	40000	1000	3	7.2
YZU-50-6	50000	1000	3.7	8.4
YZU-75-6	70000	1000	5.5	11
YZU-100-6	100000	1000	7.5	15
YZU-120-6	120000	1000	10	20
YZU-140-6	140000	1000	12	22
YZU-160-6	160000	1000	14	25
YZU-180-6	180000	1000	16	29
YZU-5-8	5000	750	0.75	2.2
YZU-10-8	10000	750	0.75	2.4
YZU-20-8	20000	750	1.5	4.3
YZU-30-8	30000	750	3.7	8.4
YZU-50-8	50000	750	5.5	11
YZU-75-8	75000	750	7.5	15
YZU-100-8	10000	750	10	22

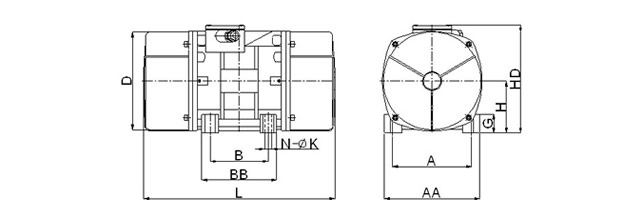

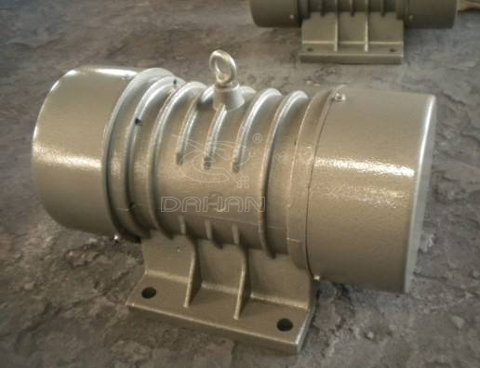

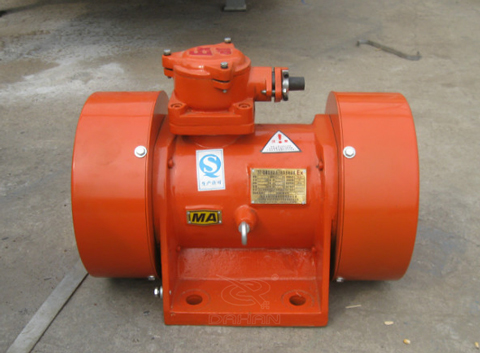

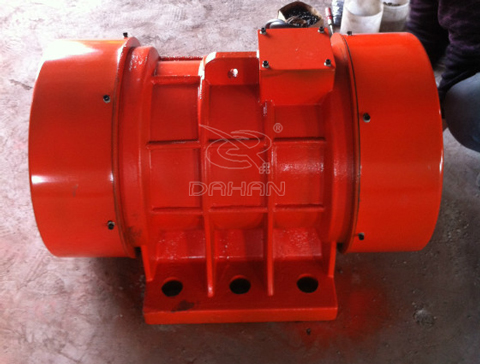

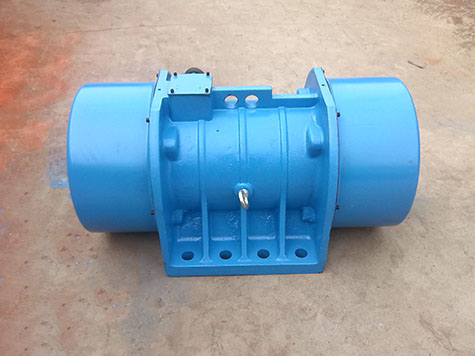

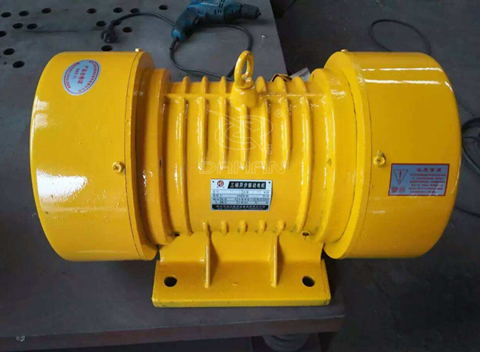

臥式振動電機

在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機廣泛的應用在水電建設、火力發電、冶金、輕工等工業部門。

型號 type	額定功率 （KW）	額定電流 （A）	激振力 （KN）	同步轉速 （r/min）
YZU-1-2	0.09	0.42	1	3000
YZU-1.5-2	0.15	0.5	1.5
YZU-2.5-2	0.22	0.55	2.5
YZU-3-2	0.25	0.6	3
YZU-5-2	0.37	0.9	5
YZU-10-2	0.75	1.75	10
YZU-15-2	1.1	2.3	15
YZU-20-2	1.5	3.1	20
YZU-30-2	2.2	5.6	30
YZU-50-2	3.7	7.2	50
YZU-2-4	0.15	0.5	2	1500
YZU-3-4	0.18	0.6	3
YZU-5-4	0.25	0.75	5
YZU-10-4	0.55	1.5	10
YZU-15-4	0.75	1.9	15
YZU-20-4	1.1	2.6	20
YZU-30-4	1.5	3.6	30
YZU-50-4	2.2	5.1	50
YZU-75-4	3.7	8.4	75
YZU-100-4	5.5	11	100
YZU-140-4	7.5	15	140
YZU-3-6	0.25	0.84	3	1000
YZU-5-6	0.37	1.2	5
YZU-8-6	0.55	1.5	8
YZU-10-6	0.75	2.2	10
YZU-15-6	1.1	3.1	15
YZU-20-6	1.5	4.0	20
YZU-30-6	2.2	5.6	30
YZU-40-6	3	7.2	40
YZU-50-6	3.7	8.4	50
YZU-75-6	5.5	11	75
YZU-75-6A	5.5	11	75
YZU-100-6	7.5	15	100
YZU-120-6	10	20	120
YZU-140-6	12	22	140
YZU-160-6	14	25	160
YZU-180-6	16	29	180
YZU-5-8	0.75	2.2	5	750
YZU-10-8	0.75	2.4	10
YZU-20-8	1.5	4.3	20
YZU-30-8	3.7	8.4	30
YZU-50-8	5.5	11	50
YZU-75-8	7.5	15	75
YZU-100-8	10	22	100

振動電機應用案例

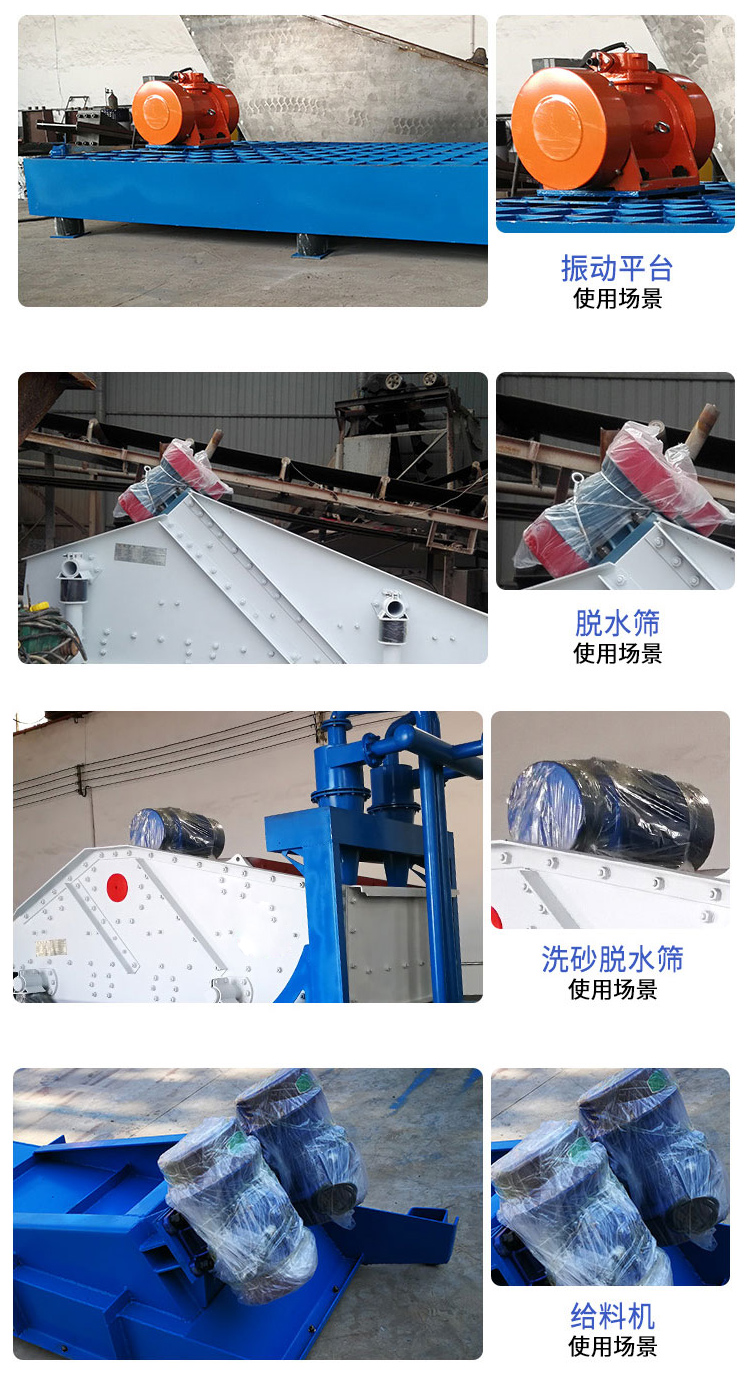

振動電機廣泛應用于冶金、礦山、煤炭、化工、電力、建材、鑄造、磨料、陶瓷、玻璃、糧食、視頻、醫藥、輕工等工業,是振動篩、振動輸送機、振動給料機、振動放礦機、振動干燥設備、振動落沙機、振動平臺、料倉振動防閉塞裝置等設備的振動源和激振源。

振動電機偏心塊調整方法

調整振動電機偏心塊方法：將中心軸放松，將兩塊偏心塊重合（電機兩頭），激振力就能提升很多，同時得出偏心塊的夾角越小激振力就越大。

方法一：改變振動電機上、下重錘的相位角，可以改變物料在篩網上的運動軌跡和停留時間，為使篩機適應各種不同物料所需的分離狀態，如物料的分布、處理量、分離效率、過網率等各種變化，應將它調整到最佳狀態。

方法二：上重錘不可調整角度，打開設備機座底桶調整孔，松開下重錘固定螺栓，根據所篩分物料的運動軌跡，向出料口反方向調整上、下重錘的相位角，上緊固定螺栓。然后將少量物料放在篩網上面，讓篩機運轉，做篩面物料運動軌跡檢查，如處理參數達到最佳效果時，停機上緊固定螺栓，調整完成（切記上緊固定螺栓）。

方法三：附加重塊的調整：在上、下重錘的一側裝有附加重塊，它的作用是增減篩機的激振力。您可以根據您設備的層數、物料比重等不同因素來增加或減少附加重塊。非專業人士切勿隨意增加或減少附加重塊。

振動電機安裝方法

振動電機正確安裝方法

直線振動篩電機安裝

1、將接線盒外部擦干凈，剝掉電纜線部分的絕緣。

2、卸下出線壓蓋、電纜導套、密封圈、接線盒蓋。

3、將出線壓蓋，電纜導套，密封圈套上電纜，然后把電纜的電力芯線和接地芯線分別接到接線柱和接地螺釘上，并注意導線裸露部分不要露在弓型墊圈外。當振動電機可在380V、660V兩種電壓下運行時，用戶可根據自己需要按下圖接線。

4、裝好密封圈、電纜導套、出線壓板和接線盒蓋。

5、拆裝中應注意保護振動電機的隔爆面不要損傷，裝配時應涂204-1防銹油，裝好后隔爆面須嚴密貼合。電纜在接線盒與不振動的固定卡之間須有一個自然懸垂，即接線盒至不振動的固定卡之間的電纜長度應比其線距離長400-700mm。
